用芯智造，伴你同行

Made with the core, with you

當前位置：首頁 > 產品中心 > 硬件產品 > 安卓主板 > 智能主板-SWH系列

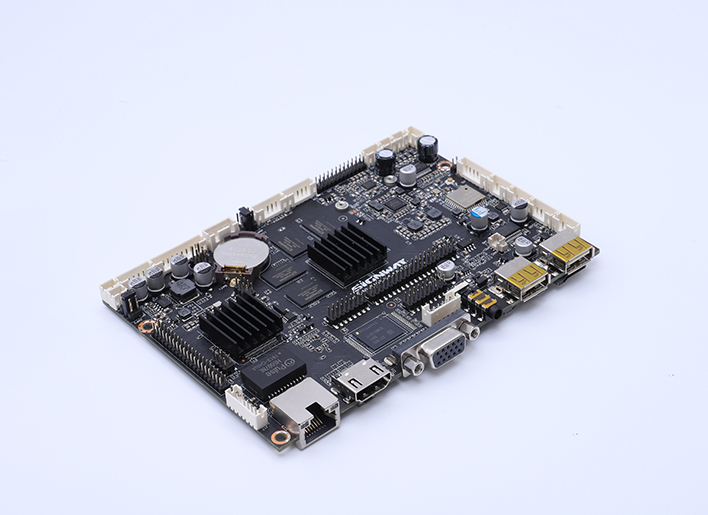

SWH-5180 雙屏異顯安卓智能主板

產品優勢：

主流配置，穩定低耗

Rockchip RK3288

Android 5.1

DDR3 2GB-4GB

eMMC 8GB-32GB

4核ARM Mali-T764

雙LVDS點屏，一卡雙屏

支持雙LVDS點屏，兩路信號輸出，

大幅降低硬件設備成本

臻彩畫質，高清細膩

第三代MIDgard架構，支持

H.265和4K分辨率解碼，

采用Mstar V59液晶屏驅動方案

支持HDMI/VGA 輸入

支持1路HDMI或1路VGA視頻輸入

提供更多的顯示選擇

串口豐富

5路USB 2.0接口

2路TTL串口

4路GPIO 接口

1路I2C接口

下載規格書

典型應用

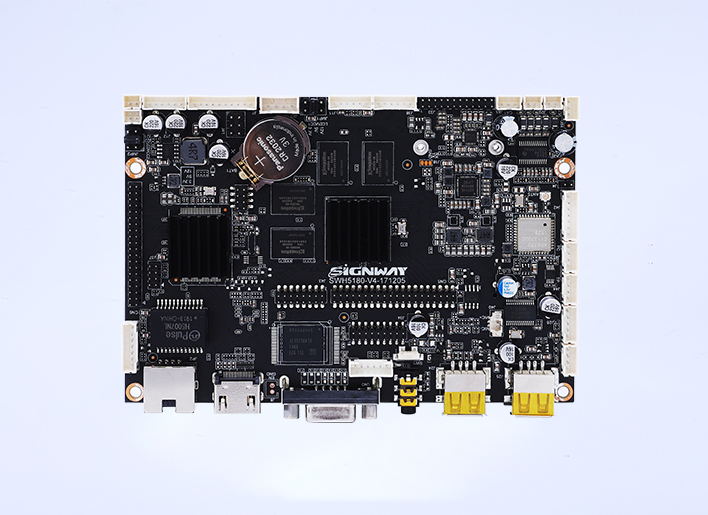

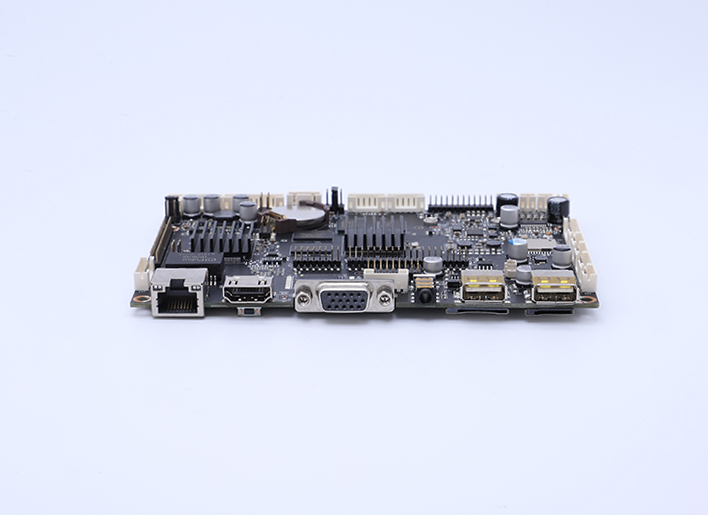

正面接口

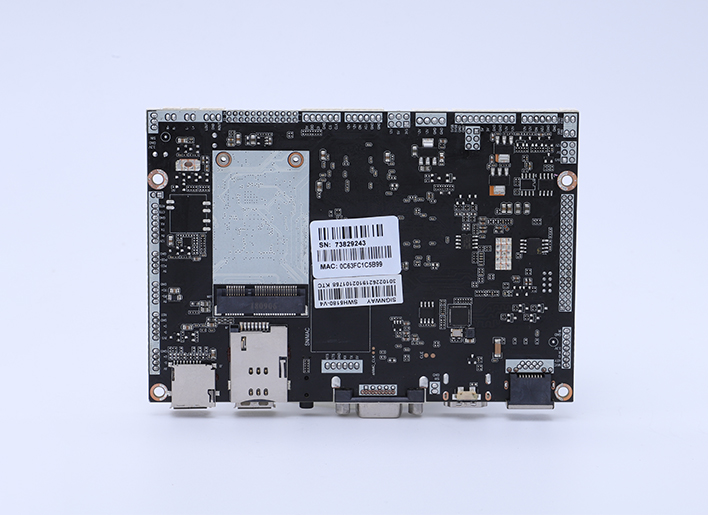

反面接口

產品優勢

主流配置，穩定低耗

Rockchip RK3288
Android 5.1
DDR3 2GB-4GB
eMMC 8GB-32GB
4核ARM Mali-T764

雙LVDS點屏，一卡雙屏

支持雙LVDS點屏，兩路信號輸出，
大幅降低硬件設備成本

臻彩畫質，高清細膩

第三代MIDgard架構，支持
H.265和4K分辨率解碼，
采用Mstar V59液晶屏驅動方案

支持HDMI/VGA 輸入

支持1路HDMI或1路VGA視頻輸入
提供更多的顯示選擇

串口豐富

5路USB 2.0接口
2路TTL串口
4路GPIO 接口
1路I2C接口

規格參數

主要性能指標

CPU: Rockchip RK3288 4核ARM Cortex-A17 主頻1.6GHz?
內存: DDR3 2GB（選配4GB）?
存儲: eMMC 8GB（選配32GB）注：支持TF/USB拓展?
GPU: 4核ARM Mali-T764?
解碼分辨率: 支持4K H.265 解碼?

操作系統

操作系統: Android 5.1?

多媒體支持

媒體格式: 支持MPEG1/MPEG2/MPEG4/H.264/WMV/MKV/TS/FLV等視頻格式
支持JPG/JPEG/BMP/PNG等圖片格式
支持MP3/ACC等音頻格式

基本接口

電源接口: 電源插座×1，PH2.0mm10P，12V+5V/12V，支持開關電源
電源插座×1，PH2.54mm4P，12V
視頻輸出接口: LVDS×2，雙排針2.0mm40P，輸出 3.3V/5V/12V，雙通道，*大支持1080P 60Hz
注：一路是RK3288 輸出的LVDS；一路是V59 輸出的LVDS
HDMI×1，HDMI Type-A，輸入，HDMI2.0 ，*大支持4K 30Hz
VGA×1，DB15，輸入，*大支持1080P 60Hz
音頻輸出接口: 功放×2，PH2.0mm2P*2，8Ω8W*2?
網絡接口: 以太網×1，RJ45，100M/1000M
Wi-Fi×1，2.4G&5G，802.11b/g/n/ac
藍牙×1，Bluetooth 4.0
支持4G網絡（選配數據模塊），MINI PCI-E 52P
USB接口: USB2.0×5，USB Type-A*2&PH2.0mm4P*2&PH2.0mm5P*1
注：USB默認HOST，其中一路Type-A支持OTG，一路PH2.0和4G
模塊共用 ,一路觸摸框切換
背光接口: BL×2，PH2.0mm6P，12V，支持ON/OFF和PWM調光?
紅外接口: IR×1，PH2.0mm7P，3.3V，支持雙色LED指示燈及按鍵輸入?
功能擴展口: 串口×2，PH2.0mm6P*1&PH2.0mm7P*1，TTL*2
GPIO×4，PH2.0mm6P，3.3V
SPI×1，PH2.0mm6P，和GPIO共用，3.3V
TF卡: TF卡座×1，MicroSD，*大支持128GB?
